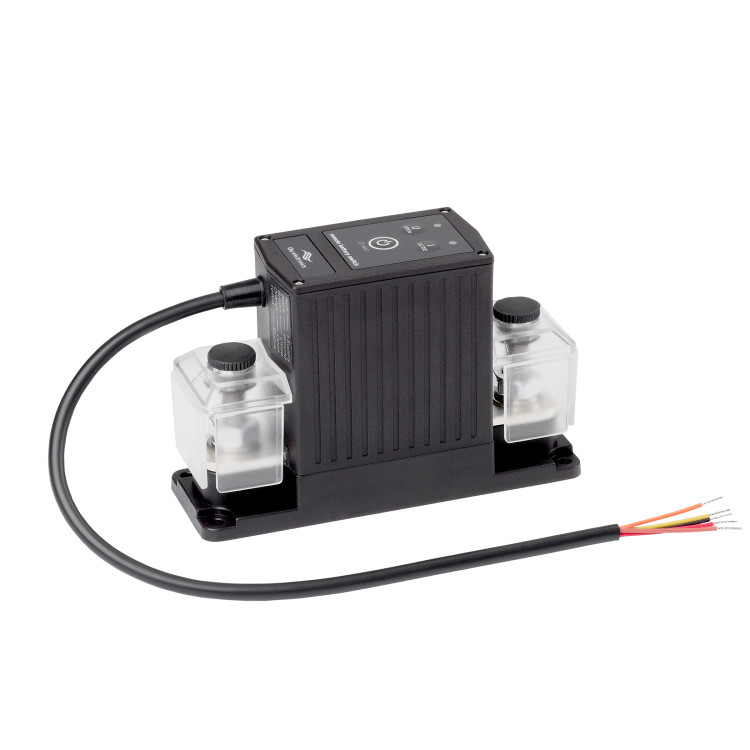

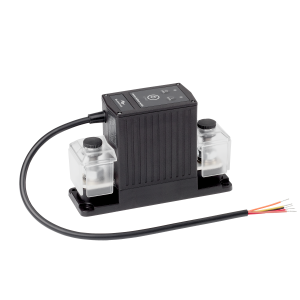

Modułowy zdalny wyłącznik akumulatora DC, wysokoprądowy magnetyczny stycznik zatrzaskowy, który może obsługiwać ciągły prąd stały o wartości do 500A. Wyłącznik można łatwo zainstalować w pojeździe, kontrolując go z wygodniejszej lokalizacji za pomocą małego przełącznika na panelu. Całość może być kontrolowana przez monitor baterii.
Oprócz zdalnego sterowania wyłącznik RBS, posiada przycisk umieszczony u góry, który zapewnia również lokalny sposób rozłączania połaczenia. Do sterowania zewnętrznego wyłącznik RBS jest wyposażony w 5-żyłowy przewód. Można go skonfigurować tak, aby akceptował komendy ON / OFF dla dwóch lub jednego przewodu dla optymalnej elastyczności.
Wyłącznik RBS jest magnetycznym przekaźnikiem zatrzaskowym, co oznacza, że nie ma prądu pobieranego z akumulatora, gdy styk jest zamknięty. Jest to wielka zaleta w porównaniu do zwykłych przekaźników, które wymagają (czasem znacznego) prądu podtrzymującego, aby utrzymać styk zamknięty.
Kolejną zaletą wyłącznika RBS są wbudowane zabezpieczenia. Jest chroniony przed wysokim / niskim napięciem zasilającym oraz wysoką temperaturą. Ponadto dostępna jest inteligentna funkcja automatycznego naprawiania spawów kontaktowych od lekkich do średnich.
Wyłącznik podczas swojej pracy praktycznie nie pobiera prądu co jest bardzo ważne. Pobór prądu jest jedynie w momencie załączenia lub rozłączenia układu.
Remote Battery Switch RBS jest również chroniony przed zapłonem zgodnie z ISO8846.
Zalety
- Inteligentny przekaźnik zatrzaskowy o wysokim prądzie magnetycznym, praktycznie nie pobiera prądu w trybie On (Close) lub Off (Open) stan.
- Styki ze stopu srebra i posrebrzane szyny miedziane dla maksymalnej przewodności i wysokiej niezawodności podczas przełączania obciążeń rzeczywistych.
- Lokalne przyciski Otwórz i Zamknij, aby ręcznie zastąpić stan przełącznika.
- >5-żyłowy kabel interfejsu do zewnętrznego sterowania za pomocą przełącznika panelu, monitora lub BMS. Kompatybilny z sterowanie dwuprzewodowe lub jednoprzewodowe wł. / wył. Zawiera przewód stanu do kontrolowania lampki kontrolnej lub zapewniania informacje zwrotne do BMS.
- Szpilki, podkładki i nakrętki ze stali nierdzewnej dla optymalnej odporności na korozję.

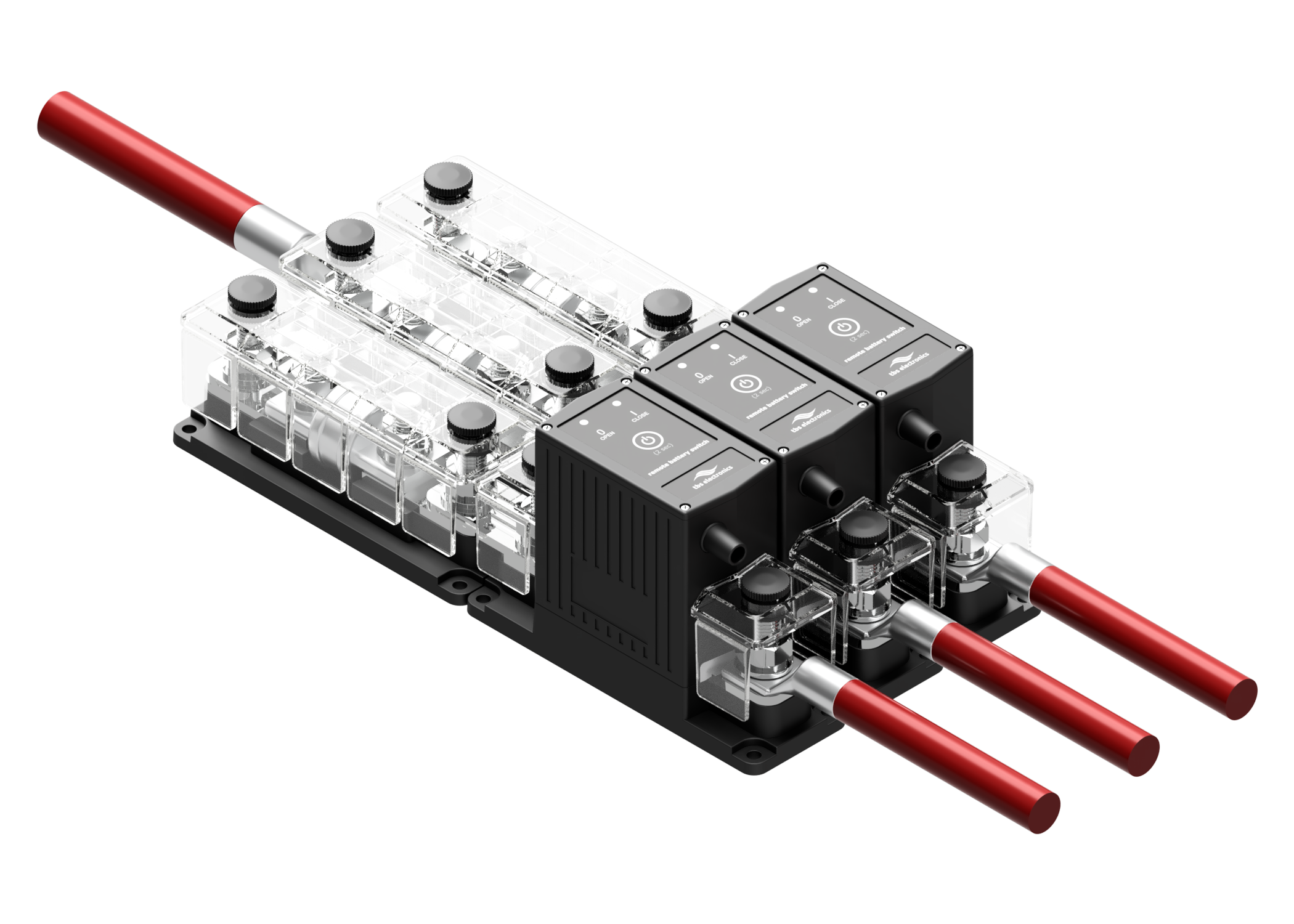

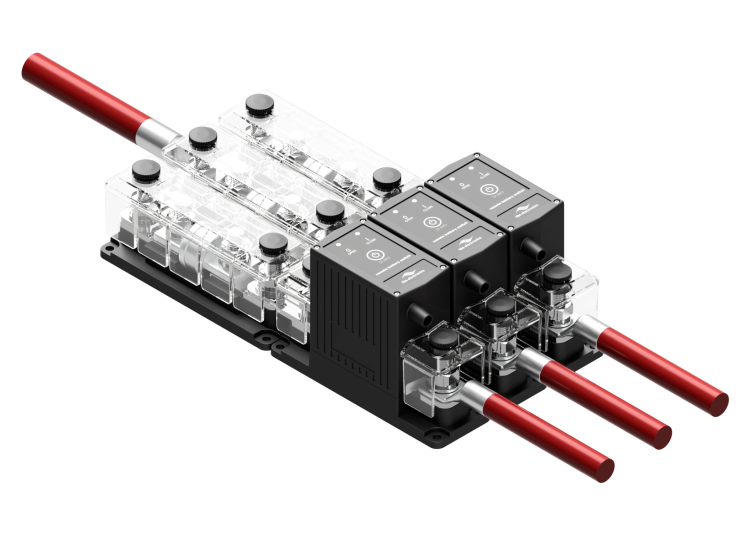

- Unikalny, zoptymalizowany dla sieci szkielet, pozwala na oszczędność miejsca w układach z innymi produktami DC Modular.
- Specjalna, wzmocniona włóknami podstawa z tworzywa sztucznego oferuje doskonałe właściwości w wysokich temperaturach, dobre właściwości chemiczne odporność i wysoka wytrzymałość.
- Wytrzymałe przezroczyste pokrywy z otworami umożliwiającymi dostęp do przewodów z dowolnego direcon.
- Inteligentna konstrukcja terminala umożliwia podwójne dublowane połączenia końcówek kablowych.
Hebel RBS występuje w dwóch wersjach zasilania tj 12V oraz 24V.
Dane techniczne
Główny obwód styku (elektryczny)
- Napięcie znamionowe: do 60 V DC (zaciski)
- Prąd nominalny: 500A
- Prąd rozruchowy (1 min.): 1000 A.
- Znamionowy prąd roboczy / przerywany: 500A (0..34 V DC), 350 A (35..60 V DC)
- Prąd szczytowy / przerwania: 1600 A (0..34 V DC), 1200 A (35..60 V DC)
Obwód sterowania (elektryczny) - zasilanie
- Napięcie cewki / zasilania (+ V DC) 12V (7..17V), 24V (14..34 V DC)
- Prąd cewki / zasilania (stan bezczynności) 1) <100uA
- Prąd cewki / zasilania (zmiana stanu) 1) @12V <4A, @24V <3A
Ogólne
- Zdalne sterowanie za pomocą przewodów sterujących
- Sterowanie lokalne 2) Przyciski u góry (wł. / Tryb gotowości, zamknij kontakt, otwórz kontakt)
- Wskaźniki Górne boczne diody LED dla styków otwartych, styków zamkniętych, błędów i konfiguracji
- Trwałość mechaniczna 100000 cykli
- Żywotność elektryczna 10000 cykli
- Zakres temperatury roboczej -20 .. + 60 ° C
- Rozmiar kołka przyłączeniowego M10
- DC Modułowy rozmiar siatki 1 x 3
- Klasa ochrony IP65
- Wymiary 150,0 x 50,0 x 94,0 mm
- Waga 800 gr
- Normy posiadają certyfikat CE (dyrektywa EMC 2014/30 / UE, dyrektywa niskonapięciowa 2014/35 / UE,
- RoHS Dircetive 2011/65 / EU i norma ochrony przed zapłonem ISO 8846)
1) Dzięki magnetycznej konstrukcji zatrzasku DCM-RBS praktycznie nie pobiera prądu w stanie WŁ. Lub WYŁ.Pobór prądu istnieje tylko krótko (maksymalnie 500 ms) przy zmianie stanu styku.2) Używając górnych przycisków bocznych, można ręcznie zmienić stan przełącznika zgodnie z poleceniami za pomocą przewodów sterujących.Dedykowany przycisk „Włącz / Gotowość” umożliwia również przejście DCM-RBS w tryb gotowości z otwartym kontaktem.W tym trybie wszelkie polecenia z przewodów sterujących i / lub przycisków ręcznego sterowania są ignorowane.
