Producent: LECTROTAB (przejdź do strony: https://www.lectrotab.com/products/accessory-parts.php)

Przewód do połączenia siłowników LectroTab z panelem sterującym (6m)

Przejdź do sekcji Opinie
Cena 129,00 zł
szt.
Dostępność:
na wyczerpaniu
Czas wysyłki: 48 godzin

Opis

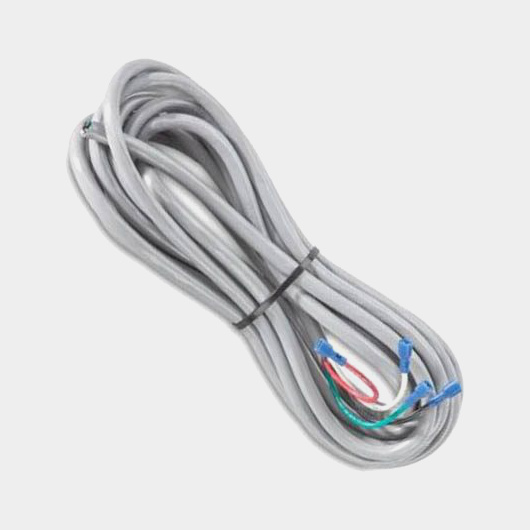

Przewód do połączenia siłowników LectroTab z panelem sterującym

Przewód służy do połączenia siłowników LectroTab z panelem sterującym używa się specjalnego, 4-żyłowego przewodu w osłonie, najczęściej o przekroju 14 AWG (2,08 mm²) lub większym, w zależności od długości instalacji i modelu systemu. Producent oferuje gotowe kable połączeniowe o różnych długościach, co eliminuje konieczność samodzielnego dobierania przewodów.

Opis przewodu i połączeń:

Przewód połączeniowy LectroTab to kabel 4-żyłowy, kolorowy, zaprojektowany specjalnie do systemów trymklap tej marki.
  • Typ kabla: Przewód 4-żyłowy (czarny, czerwony, zielony, biały), o przekroju 14 AWG (2,08 mm²).
  • Funkcja: Przenosi zasilanie i sygnały sterujące między siłownikami a panelem sterowania lub listwą przyłączeniową.
  • Dostępność: Kable są dostępne jako gotowe przedłużacze (np. 6,1 metra) lub zintegrowane z siłownikami o przedłużonej długości (np. 7 metrów).

Schemat połączeń (standardowy)

W standardowym systemie z jednym siłownikiem na klapę trymującą, kolory przewodów łączy się w następujący sposób:

Kolor przewodu Siłownik na prawej burcie (Starboard) Siłownik na lewej burcie (Port)
Czarny Czarny przewód siłownika Czarny przewód siłownika
Czerwony Biały przewód siłownika Biały przewód siłownika
Zielony Brak (dotyczy systemów z dwoma siłownikami na klapę) Brak
Biały Brak (dotyczy systemów z dwoma siłownikami na klapę) Brak



W przypadku systemów z dwoma siłownikami na klapę, przewody z obu siłowników danej burty łączy się równolegle, a następnie podłącza do odpowiednich kolorów kabla głównego.

Ważne: Napięcie zasilania panelu sterującego musi odpowiadać napięciu siłowników (12 VDC lub 24 VDC). Zacisk pomocniczy (AUX) w panelu sterowania często wymaga podłączenia do zasilania po zapłonie (lub dedykowanego przełącznika), aby umożliwić automatyczne podnoszenie klap po wyłączeniu zasilania.
